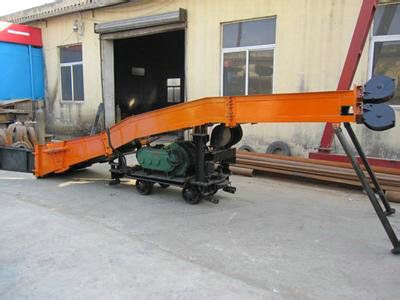

30B耙裝機

P-30B耙斗裝巖介紹

P-30B耙斗裝巖機主要由固定楔、尾輪、耙斗、傳動部分（包括操縱機構、臺車、絞車）、導向輪、料槽（進料槽、中間槽、缷料槽）以及電氣部份等主要部件組成。P-30B耙裝機主要通過絞車的兩組滾筒，分別牽引主繩、尾繩，使耙斗作往復連動，耙斗把巖石扒入進料槽，通過中間槽到卸料槽的卸料口卸入礦車，從而實現裝巖。

P-30B耙斗裝巖機技術參數

項　目    單位   數值

耙斗容積   m3    0.3

生產率    m3/h   35-50

主繩牽引力  KN    12.3-18.5

主繩      m/s    0.85-1.22

尾繩      m/s    1.18-1.70

鋼絲繩直徑   mm    15.5

電動機功率   KW    17

軌距離      mm    600

外形尺寸   （長× 寬 × 高）mm   6110×1305×2000
