XRC8型插軌式斜井人車
作者：
發布時間：2017年12月11日
閱讀量：8358次

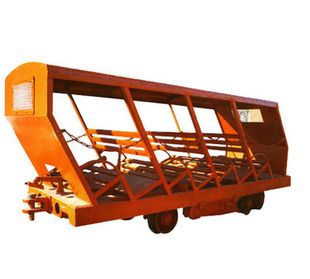

XRC8型插軌式斜井人車
此型號插軌式斜井人車，適用于傾斜角不大于30度的斜井中，此型號人車用于絞車牽引，在斜井中安全可靠地運送工作人員。此型號人車可以單獨頭車使用，還可以由頭車、掛車、尾車組列運行，可以組列成4節為一列運行。此型號人車制動落閘插軌部分分為自動和手動兩部分組成，當牽引絞車失靈或牽引鋼絲繩發生斷裂跑車時， 自動落閘部分能夠迅速有效地工作，實現插軌緩沖停車。當人車在 運行過程中，人車司機發現人車運行前方有障礙物時，可以實行手動制動停車，以確保乘車人員的安全。
此型號人車的牽引，支撐，連動系統設在同一中心線上，連接裝置為球型連桿機構，使組車的連接間隙控制在滑動公差之內。此型號人車的轉向架垂直、水平的轉向半徑均小于12米，并且內設橡膠緩沖彈簧，乘坐舒適。此型號人車的主要特點為：轉向、聯動靈活，調整操作簡單。
XRC8型插軌式斜井人車主要技術參數：
型號： | XRC8-6/6 | 牽引力： | 60KN |
軌距： | 600mm | 乘人數： | 8人 |
行駛速度： | 4米/秒 | 巷道傾斜角： | 30度 |
組列后轉彎半徑：垂直（M）: | 12 | 水平（M）: | 12 |
轉向架中心距（M）: | 1.25 | ||
允許組列臺數：20度以下： | 3臺 | 20度以上： | 3臺 |
外形尺寸mm：頭車： | 3605*1050*1474 | ||
掛車： | 3820*1050*1474 | 尾車： | 3820*1050*1474 |
